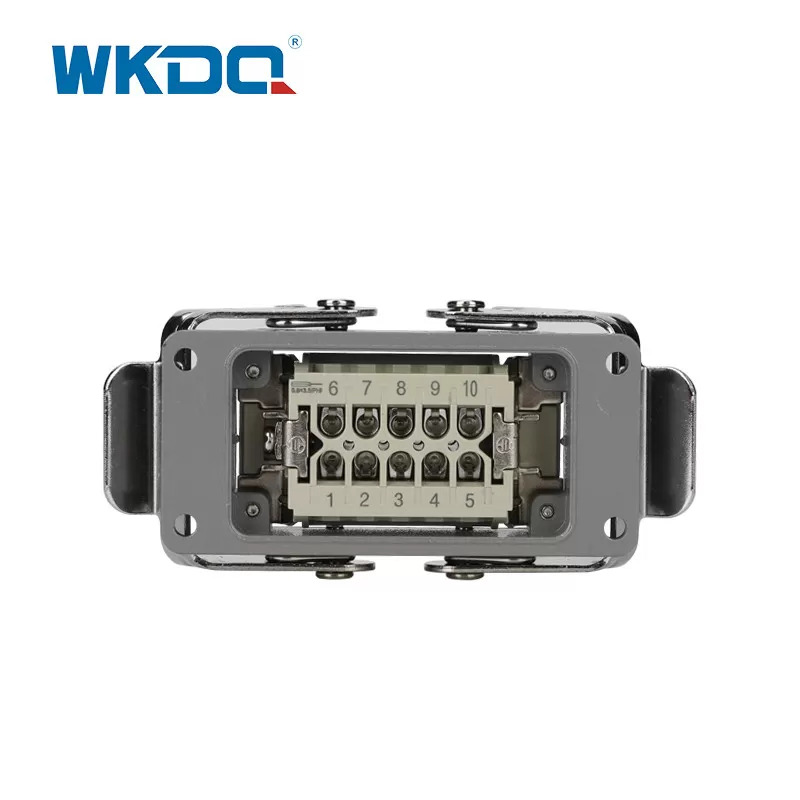

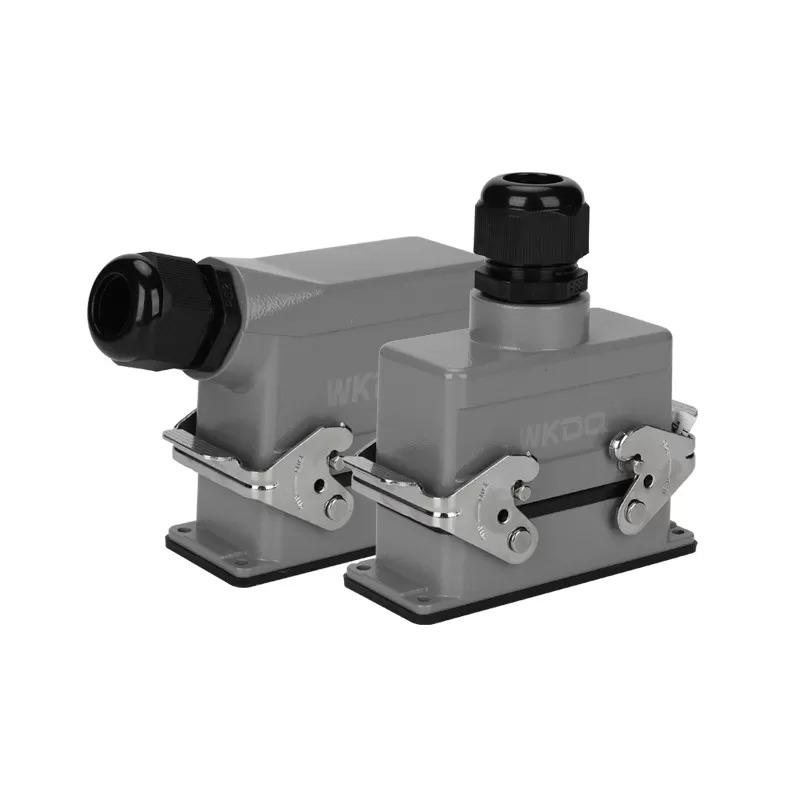

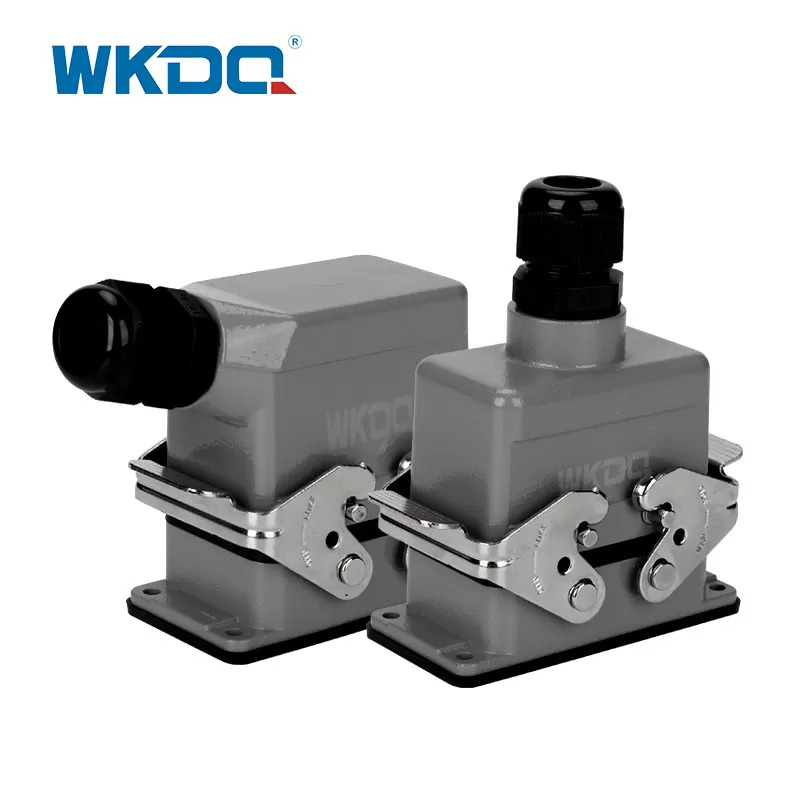

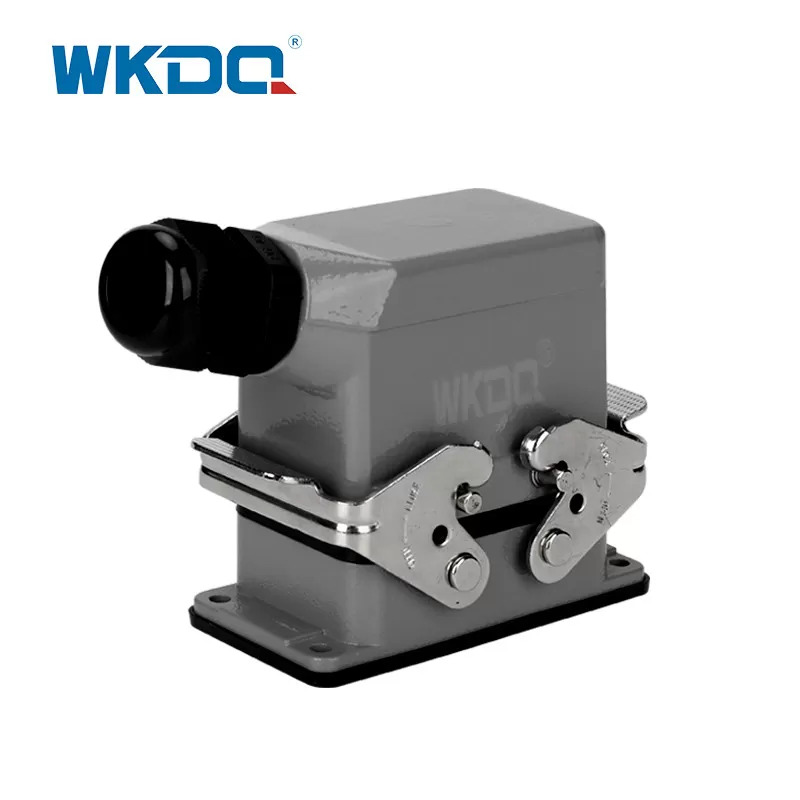

Conectores elétricos à prova d'água AWG 18 macho fêmea WHE10C

Os conectores elétricos à prova d'água WKDQA macho fêmea AWG 18 WHE10C que você mencionou referem-se a um modelo específico ou série de conectores elétricos à prova d'água. Esses conectores são projetados para acomodar fios AWG 18 e fornecer uma conexão à prova d'água ou resistente à água. Aqui está o que você precisa saber:

Tamanho do fio AWG 18: Os conectores são adequados para fios com bitola AWG 18. AWG 18 representa um diâmetro de fio específico e capacidade de transporte de corrente. Esses conectores são projetados para conectar e transmitir energia com segurança para fios AWG 18.

Design à prova d'água ou resistente à água: Os conectores WHE10C são projetados especificamente para fornecer proteção contra umidade e entrada de água. Eles normalmente apresentam juntas de vedação, anéis de vedação ou outros mecanismos de vedação para garantir uma conexão elétrica confiável mesmo em condições úmidas ou úmidas. O design à prova d'água ou resistente à água ajuda a evitar que a água entre no conector e cause danos.

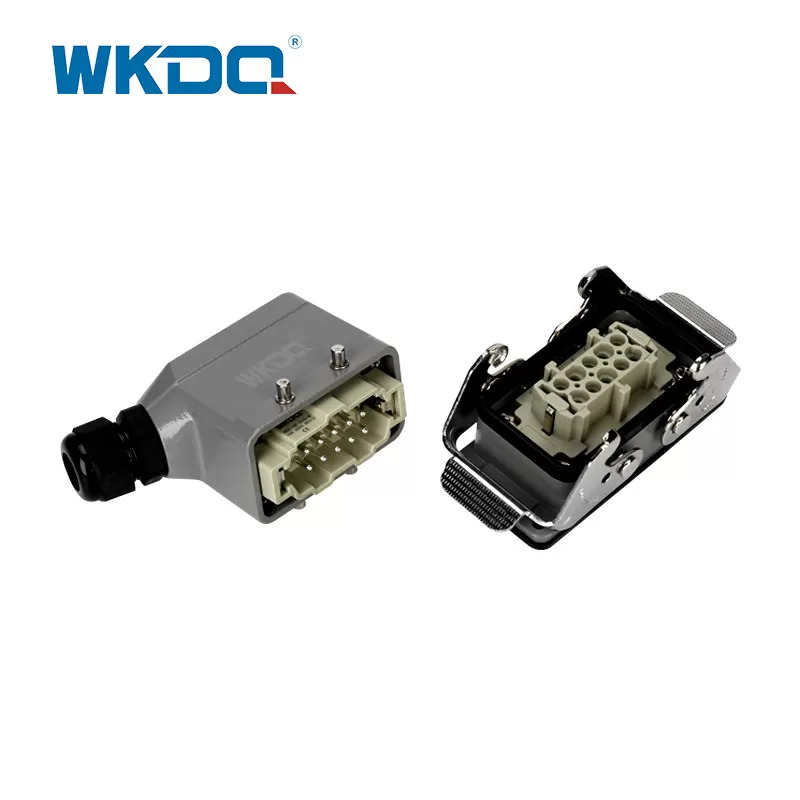

Conectores Macho e Fêmea: Os conectores vêm em configuração macho e fêmea. O conector macho normalmente possui pinos ou terminais, enquanto o conector fêmea possui receptáculos ou soquetes correspondentes. Quando conectados, os pinos do conector macho se inserem nos soquetes do conector fêmea, estabelecendo uma conexão elétrica.

Os conectores WHE10C são frequentemente usados ​​em aplicações onde é necessária uma conexão à prova d'água ou resistente à água, como instalações externas ou ambientes com exposição à umidade. Eles fornecem uma conexão elétrica confiável e segura enquanto protegem contra a entrada de água.

Para obter detalhes específicos sobre os conectores WHE10C, incluindo configuração de pinos, mecanismo de travamento e outros recursos, é recomendável consultar as folhas de dados do fabricante, a documentação do produto ou entrar em contato diretamente com o fabricante. Eles poderão fornecer informações precisas sobre os recursos e capacidades dos conectores WHE10C.

PARÂMETROS TÉCNICOS

Não.	NÚMERO DA PARTE	Lado de entrada	número de contato	A (milímetros)	B (milímetros)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)
Conector de serviço pesado Tensão/Corrente: 500V/16A Superfície: banhado a prata Resistência de contato: ¤1m ΩSeção transversal: 1,0-2,5mm² (AWG 18-14) Torque de aperto: 0,5Nm Comprimento de decapagem: 7mm

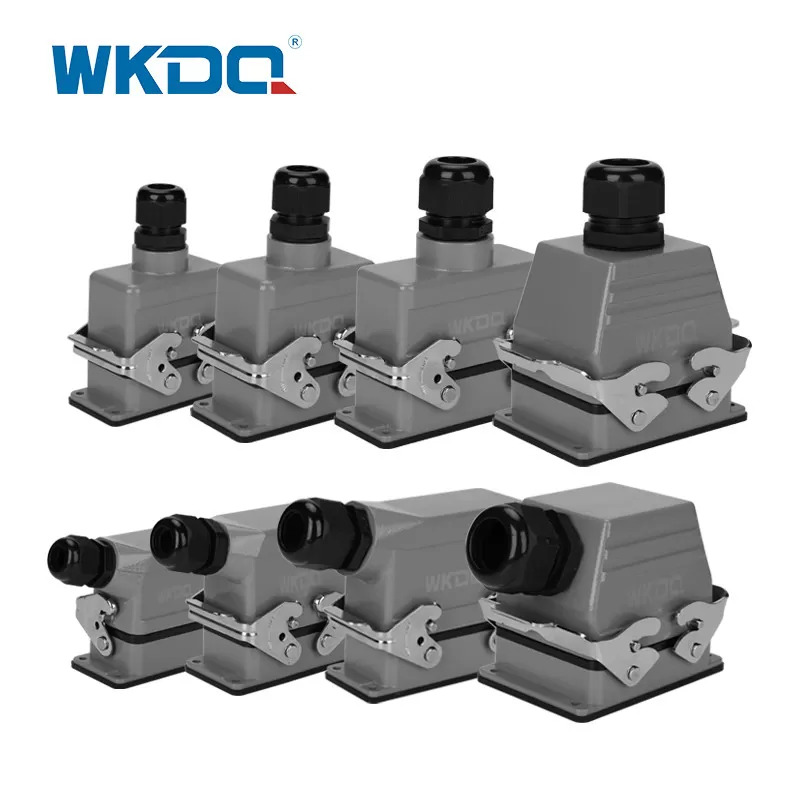

1	WHE06C	entrada lateral	6	80.0	43.0	52.2	35.0	32.0	70.0	4.3
2	WHE06D	Entrada superior	6	80.0	43.0	52.2	35.0	32.0	70.0	4.3
3	WHE10C	entrada lateral	10	93.0	43.0	65.2	35.0	32.0	83.0	4.3
4	WHE10D	Entrada superior	10	93.0	43.0	65.2	35.0	32.0	83.0	4.3
5	WHE16C	entrada lateral	16	113.0	43.0	85.5	35.0	32.0	103.0	4.3
6	WHE16D	Entrada superior	16	113.0	43.0	85.5	35.0	32.0	103.0	4.3
7	WHE24C	entrada lateral	24	140.0	43.0	112.2	35.0	32.0	130.0	4.3
8	WHE24D	Entrada superior	24	140.0	43.0	112.2	35.0	32.0	130.0	4.3
9	WHE32C	entrada lateral	32	113.0	80.5	86.0	73.0	60.0	103.0	4.5
10	WHE32D	Entrada superior	32	113.0	80.5	86.0	73.0	60.0	103.0	4.5
11	WHE48C	entrada lateral	48	140.0	80.5	113.0	73.0	60.0	130.0	4.5
12	WH48D	Entrada superior	48	140.0	80.5	113.0	73.0	60.0	130.0	4.5
