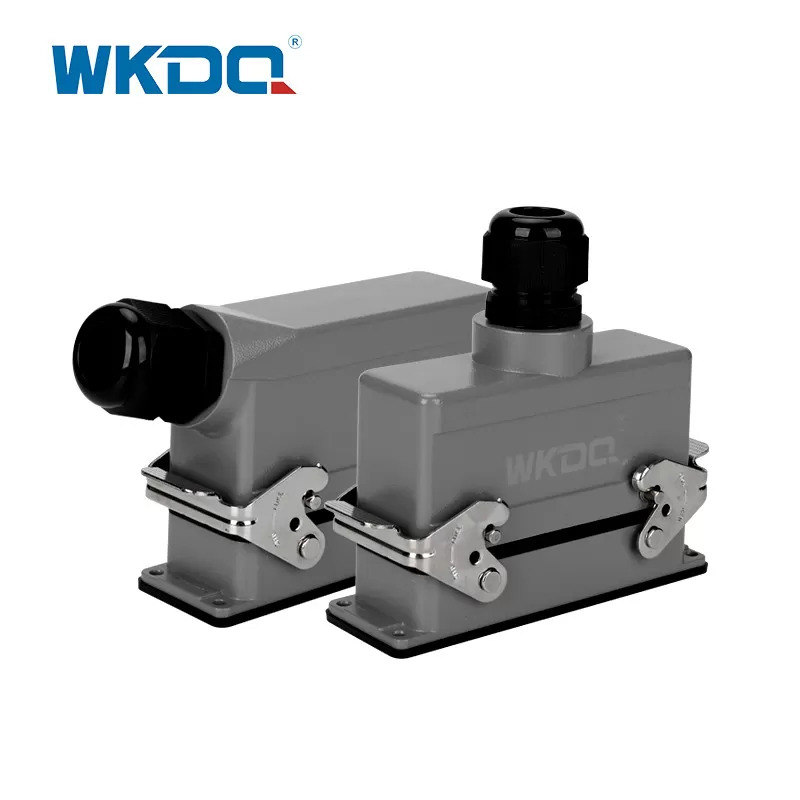

Conectores de fio de serviço pesado IP65 macho fêmea WHE24C

Conectores de fios pesados ​​IP65 macho fêmea WHE24C para um tipo específico de conectores elétricos que são projetados para ambientes industriais robustos e fornecem um alto nível de proteção contra entrada (IP) contra poeira e água. Veja o que cada termo significa:

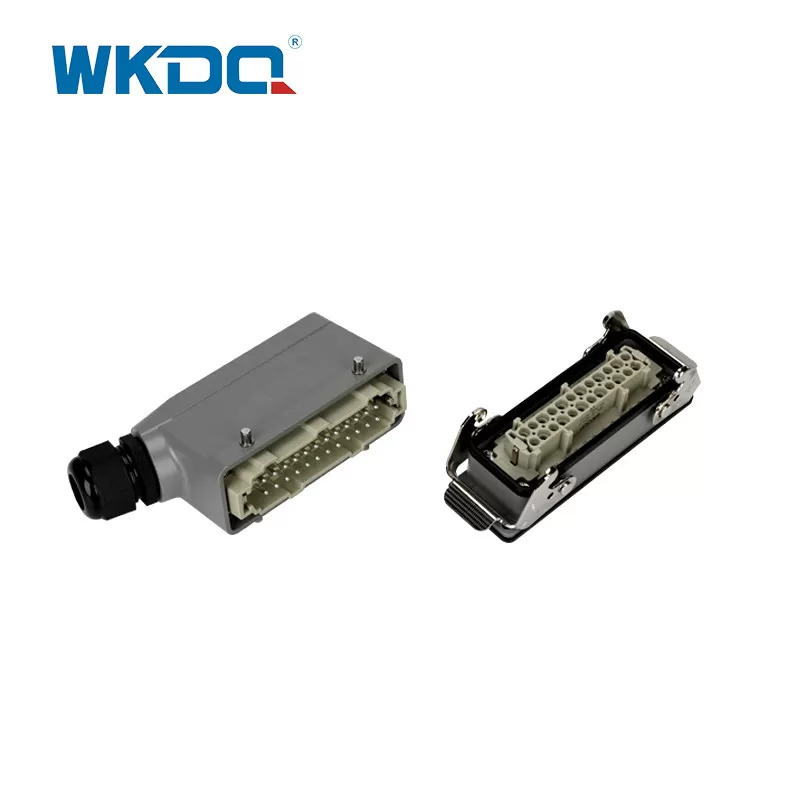

Conector macho: O conector macho é uma parte do par de conectores e geralmente possui pinos ou terminais para fazer conexões elétricas. Ele foi projetado para ser inserido no conector fêmea correspondente para estabelecer uma conexão elétrica segura.

Conector Fêmea: O conector fêmea é a contraparte do conector macho. Ele normalmente contém receptáculos ou slots que recebem os pinos ou terminais do conector macho. O conector fêmea garante um acoplamento adequado e uma conexão elétrica confiável quando o conector macho é inserido.

IP65: IP65 é uma classificação de proteção contra penetração (IP) que especifica o nível de proteção fornecido pelos conectores contra objetos sólidos (como poeira) e líquidos (como água). Uma classificação IP65 indica que os conectores são à prova de poeira (sem entrada de poeira) e protegidos contra jatos de água de qualquer direção, tornando-os adequados para uso em ambientes desafiadores.

Conectores de fios reforçados: Os conectores de fios reforçados são projetados para lidar com altas correntes e tensões, tornando-os adequados para aplicações industriais. Eles são construídos para resistir a condições adversas, incluindo vibração, impacto e variações de temperatura.

Ao selecionar conectores de fios pesados ​​IP65 macho e fêmea, você precisará considerar fatores como a configuração específica de pinos, compatibilidade de tamanho de fio e o número de pinos ou contatos necessários para sua aplicação. É importante consultar as especificações, folhas de dados ou catálogos do fabricante para garantir que os conectores atendam aos seus requisitos em termos de classificação IP65, compatibilidade de fios e desempenho geral.

PARÂMETROS TÉCNICOS

Não.	NÚMERO DA PARTE	Lado de entrada	número de contato	A (milímetros)	B (milímetros)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)
Conector de serviço pesado Tensão/Corrente: 500V/16A Superfície: banhado a prata Resistência de contato: ¤1m ΩSeção transversal: 1,0-2,5mm² (AWG 18-14) Torque de aperto: 0,5Nm Comprimento de decapagem: 7mm
1	WHE06C	entrada lateral	6	80.0	43.0	52.2	35.0	32.0	70.0	4.3
2	WHE06D	Entrada superior	6	80.0	43.0	52.2	35.0	32.0	70.0	4.3
3	WHE10C	entrada lateral	10	93.0	43.0	65.2	35.0	32.0	83.0	4.3
4	WHE10D	Entrada superior	10	93.0	43.0	65.2	35.0	32.0	83.0	4.3
5	WHE16C	entrada lateral	16	113.0	43.0	85.5	35.0	32.0	103.0	4.3
6	WHE16D	Entrada superior	16	113.0	43.0	85.5	35.0	32.0	103.0	4.3
7	WHE24C	entrada lateral	24	140.0	43.0	112.2	35.0	32.0	130.0	4.3
8	WHE24D	Entrada superior	24	140.0	43.0	112.2	35.0	32.0	130.0	4.3
9	WHE32C	entrada lateral	32	113.0	80.5	86.0	73.0	60.0	103.0	4.5
10	WHE32D	Entrada superior	32	113.0	80.5	86.0	73.0	60.0	103.0	4.5
11	WHE48C	entrada lateral	48	140.0	80.5	113.0	73.0	60.0	130.0	4.5
12	WH48D	Entrada superior	48	140.0	80.5	113.0	73.0	60.0	130.0	4.5
