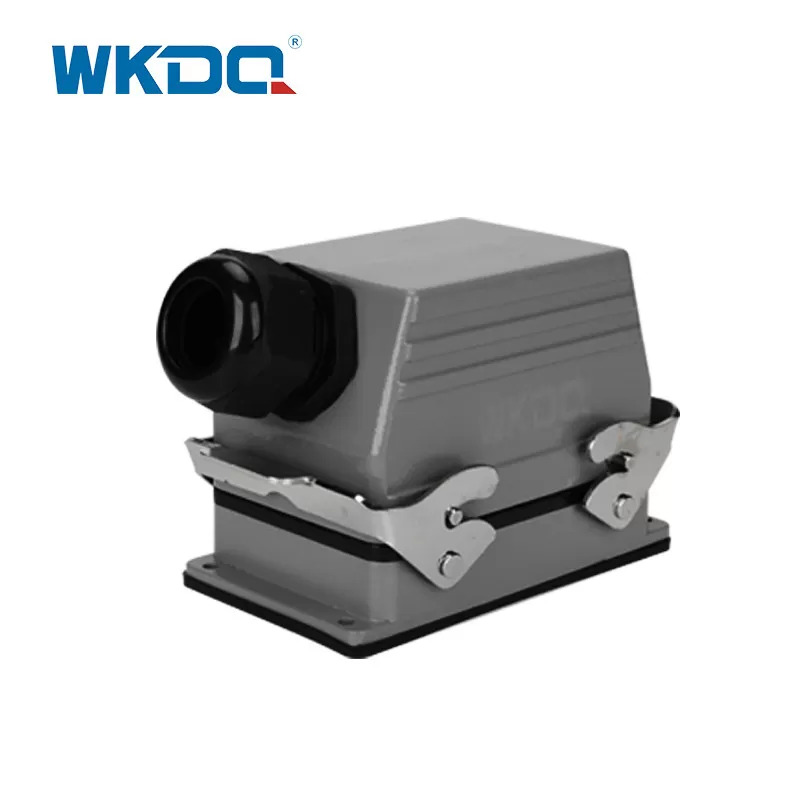

Blindagem eletromagnética de conectores elétricos à prova d'água WHE48C

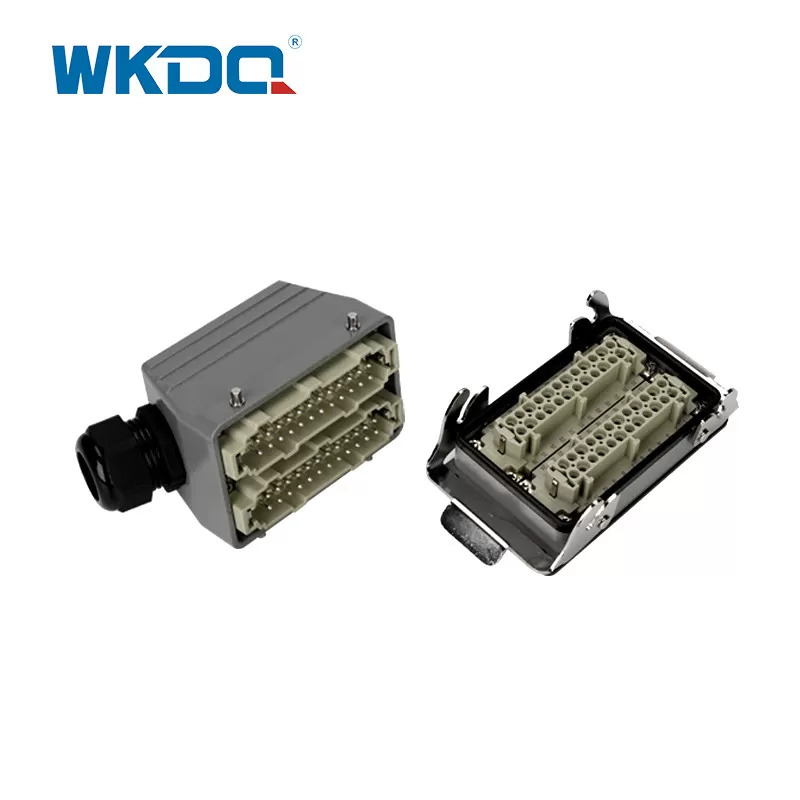

Os Conectores Elétricos Impermeáveis ​​WKDQA WHE48C Blindagem Eletromagnética são conectores projetados para fornecer uma conexão elétrica segura e à prova d'água, com um recurso adicional de blindagem eletromagnética. Aqui estão alguns detalhes sobre esses conectores:

À prova d'água: os conectores têm um design à prova d'água que ajuda a proteger a conexão elétrica contra umidade e entrada de água. Esse recurso garante a integridade da conexão mesmo em ambientes úmidos ou úmidos.

Blindagem Eletromagnética: Os conectores são projetados com recursos de blindagem eletromagnética. A blindagem eletromagnética ajuda a minimizar ou bloquear a interferência causada por ondas ou sinais eletromagnéticos. Essa blindagem pode ajudar a manter a integridade dos sinais elétricos, evitar a degradação do sinal e reduzir o impacto da interferência eletromagnética externa nos dispositivos ou sistemas conectados.

A combinação de impermeabilização e blindagem eletromagnética torna esses conectores adequados para aplicações em que são necessárias conexões elétricas confiáveis ​​e protegidas, especialmente em ambientes com potencial interferência eletromagnética, como configurações industriais, sistemas de comunicação ou aplicações de alta frequência.

É importante observar que as características, classificações e especificações específicas do produto podem variar dependendo do fabricante ou fornecedor. Para garantir que os conectores atendam aos seus requisitos específicos, é recomendável consultar a folha de dados do produto, a documentação ou entrar em contato diretamente com o fabricante para obter informações detalhadas.

PARÂMETROS TÉCNICOS

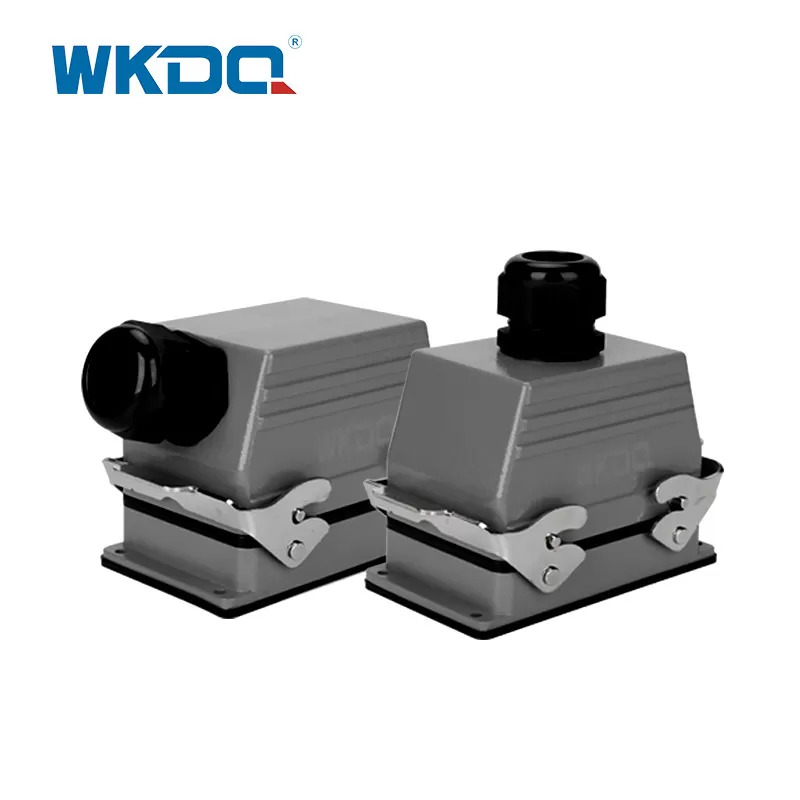

Não.	NÚMERO DA PARTE	Lado de entrada	número de contato	A (milímetros)	B (milímetros)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)
Conector de serviço pesado Tensão/Corrente: 500V/16A Superfície: banhado a prata Resistência de contato: ¤1m ΩSeção transversal: 1,0-2,5mm² (AWG 18-14) Torque de aperto: 0,5Nm Comprimento de decapagem: 7mm
1	WHE06C	entrada lateral	6	80.0	43.0	52.2	35.0	32.0	70.0	4.3
2	WHE06D	Entrada superior	6	80.0	43.0	52.2	35.0	32.0	70.0	4.3
3	WHE10C	entrada lateral	10	93.0	43.0	65.2	35.0	32.0	83.0	4.3
4	WHE10D	Entrada superior	10	93.0	43.0	65.2	35.0	32.0	83.0	4.3
5	WHE16C	entrada lateral	16	113.0	43.0	85.5	35.0	32.0	103.0	4.3
6	WHE16D	Entrada superior	16	113.0	43.0	85.5	35.0	32.0	103.0	4.3
7	WHE24C	entrada lateral	24	140.0	43.0	112.2	35.0	32.0	130.0	4.3
8	WHE24D	Entrada superior	24	140.0	43.0	112.2	35.0	32.0	130.0	4.3
9	WHE32C	entrada lateral	32	113.0	80.5	86.0	73.0	60.0	103.0	4.5
10	WHE32D	Entrada superior	32	113.0	80.5	86.0	73.0	60.0	103.0	4.5

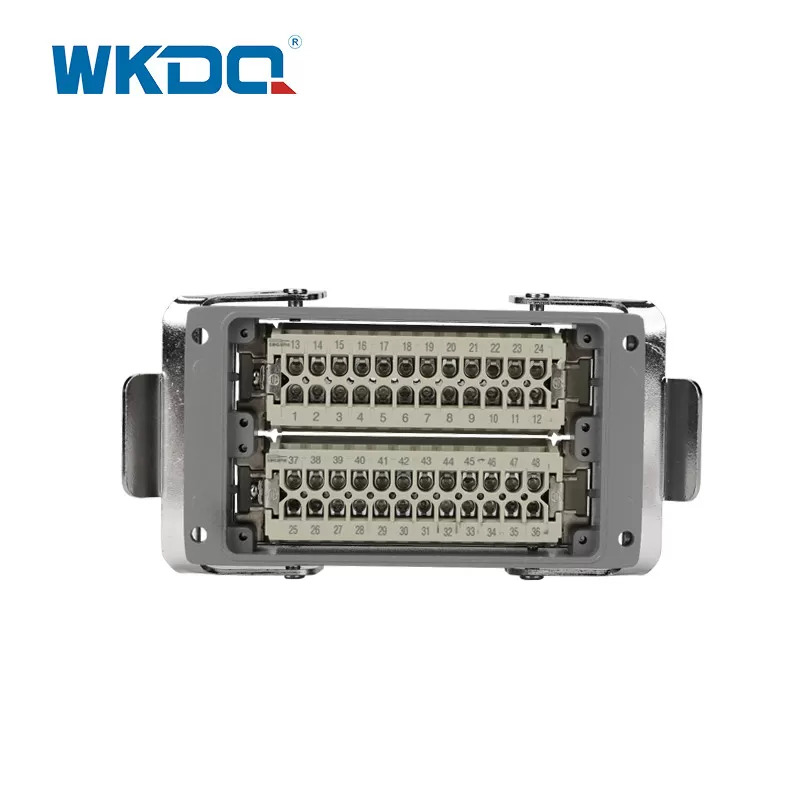

11	WHE48C	entrada lateral	48	140.0	80.5	113.0	73.0	60.0	130.0	4.5
12	WH48D	Entrada superior	48	140.0	80.5	113.0	73.0	60.0	130.0	4.5
